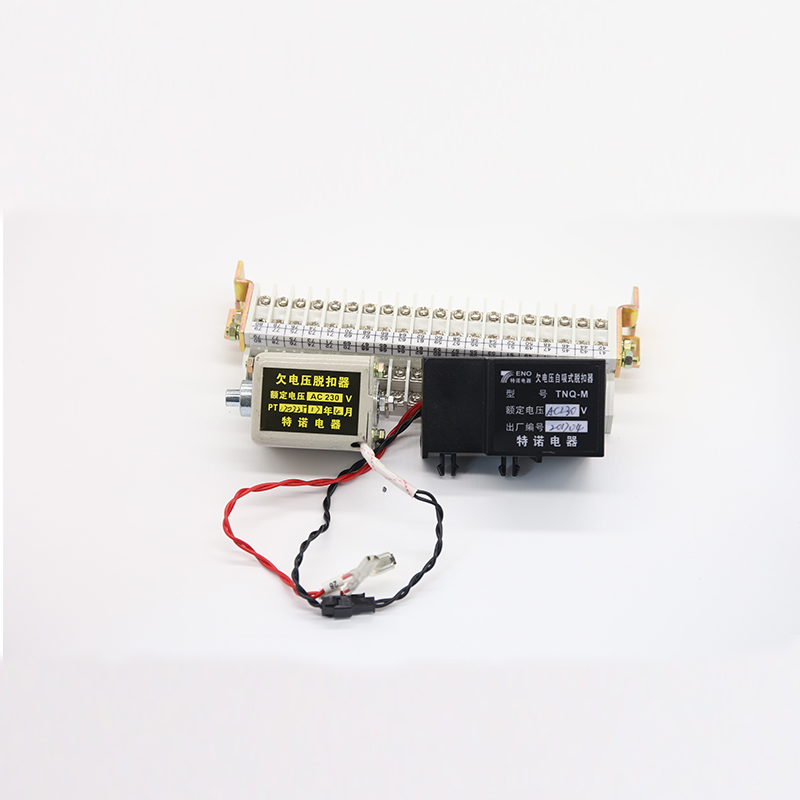

DW45自吸式瞬时欠压

所属分类:DW45系列产品

服务热线:0577-62878886

联系传真:0577-62878885

邮箱留言:1607505579@qq.com

打印当前页面

产品说明



欠压脱扣器使用说明书



一、型号及功能说明

1.1 型号:TNQ-XX-YYY

①:TN——企业代号

②:Q ——欠压脱扣器代号

③:XX——功能代号。M:瞬时型;H1:零压延时型;H2:欠压延时型

④:YYY——额定电压(Ue)

1.2 功能说明

功能代号

吸合电压

释放电压

释放动作特性

M

85%Ue

(可定制)

50%Ue

(可定制)

瞬时

H1

延时释放

延时时间=0,1,2,3,5

H2

延时释放

延时时间=0,1,2,3,5,10,15,20

二、主要技术参数

2.1 额定电压

Ue=380(400)Va.c/50~60Hz220(230)Va.c/50~60Hz220Vd.c110Vd.c

2.2 温升:整体≤60K

2.3 介电性能

能承受2500V/1min工频耐压试验,无击穿闪络现象(试验时请将电路部分折除)。

2.4 脱扣器行程为≥6mm,脱扣力≥17N

2.5 操作频率:15/min

2.6 符合标准:GB14048.1GB14048.2

三、使用

3.1 安装和接线:按DW45断路器的装配要求及接线图实施。
